钢结构质量鉴定流程与技术：筑牢工程质量基石

钢结构以其优异的力学性能和施工效率，在现代建筑工程中占据核心地位。然而，钢材的焊接质量、螺栓连接强度、构件变形等问题可能直接影响结构安全。钢结构质量鉴定通过标准化流程与专业化技术，对钢结构工程的材料性能、连接质量、结构安全性进行系统评估，是保障工程质量的“生命线”。

一、钢结构质量鉴定的标准化流程

钢结构质量鉴定需遵循“准备-检测-评定-报告”的闭环流程，确保鉴定工作科学、规范、可追溯。2025年实施的《钢结构状况检测评定技术标准》（T/CSCS xxx-2025）明确要求，鉴定流程需满足“过程可复现、数据可追溯、结论可验证”三大原则。

（一）前期准备阶段：明确目标与制定方案

1.工程信息收集

核查工程档案：设计图纸（含结构计算书）、施工记录（焊接工艺评定报告、高强螺栓扭矩记录）、材料质保书（钢材力学性能报告、焊缝检测报告）及使用历史（荷载变化、维修记录）。

现场踏勘：记录结构类型（门式刚架/网架/框架）、环境条件（工业腐蚀/沿海盐雾/高温）及外观缺陷（锈蚀、变形、渗漏痕迹），典型案例需拍摄全景影像（分辨率不低于4K）。

2.鉴定方案制定

确定检测范围：按“关键构件优先、随机抽样验证”原则，对承重构件（柱、主梁、支撑）抽样比例不低于20%，对关键节点（梁柱连接、支座）100%全检。

选择检测方法：根据检测内容匹配技术手段（如焊缝检测选用超声波探伤，材料强度检测选用回弹法或取样试验），明确仪器设备型号（如数字超声波探伤仪需满足GB/T 11345-2024精度要求）。

（二）现场检测阶段：多维度数据采集

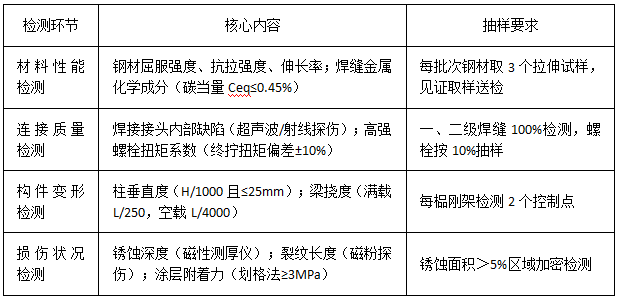

现场检测需形成“原始记录-数据台账-影像资料”三位一体的证据链，关键数据需双人复核。

  （三）数据分析与评定阶段：科学分级与风险研判

基于检测数据，按“构件-子系统-整体结构”三级评定体系，结合《钢结构通用规范》（GB55006）进行技术状况评级：

       1.构件技术状况评级

       1级（完好）：材料性能符合设计要求，无变形、裂纹，连接节点可靠；

       2级（轻微损伤）：局部锈蚀（深度＜10%截面厚度），挠度≤L/300，可正常使用；

       3级（中度损伤）：焊缝存在Ⅱ级缺陷，变形超限（L/250＜挠度≤L/200），需加固处理；

       4级（危险）：钢材强度下降＞20%，出现疲劳裂纹，整体失稳风险，立即停用。

2. 整体结构综合评定

采用加权评分法（上部结构权重0.5、基础0.3、围护系统0.2），计算综合得分（100-85分为1级，＜60分为4级），明确结构安全等级及维修建议。

（四）报告编制阶段：规范呈现与结论明确

鉴定报告需包含工程概况、检测方法、数据结果、评定结论、处理建议五大核心模块，关键缺陷需标注位置坐标（如“3轴B列柱顶向西偏移15mm”），并附检测仪器校准证书（有效期内）。对4级危险结构，需单独列出“应急处置方案”（如临时支撑设置、人员疏散路线）。

二、钢结构质量鉴定的核心技术方法

钢结构质量鉴定技术已形成“传统检测+数字化技术”的多元体系，不同技术适用于不同场景，需根据工程特点组合应用。

（一）材料性能检测技术

1.力学性能测试

（1）取样试验法：对新建结构，按GB/T 228.1截取标准拉伸试样，测试屈服强度（Q355钢≥355MPa）、抗拉强度（≥470MPa）及伸长率（≥20%）；对既有结构，采用表面硬度法（布氏硬度计HB）推定强度，换算公式：σb≈3.6×HB（碳素钢适用），需抽样5%验证。

（2）冲击韧性试验：在-20℃条件下，对低温环境结构（如冷库、北方室外钢结构）测试冲击功（≥34J），防止脆性断裂。

2.化学成分分析

采用直读光谱仪现场检测钢材碳、硫、磷含量，焊接结构要求**碳当量Ceq≤0.45%**（Ceq=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15），硫、磷含量≤0.035%，避免焊接冷裂纹。

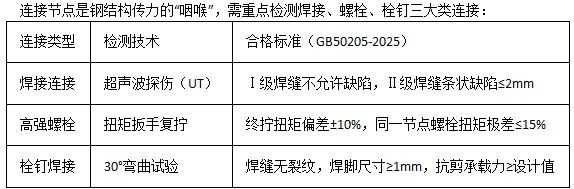

（二）连接节点检测技术

创新技术：采用相控阵超声波探伤（PAUT）检测复杂节点（如T型接头、角接接头），可生成三维缺陷图像，缺陷定位精度达±1mm。

（三）结构变形与损伤检测技术

1.变形监测

（1）全站仪测量：对大跨钢结构（跨度≥36m）采用三维坐标法，测量柱顶位移（允许偏差H/1000）、屋盖挠度（按《大跨钢结构技术标准》DB23/T3919-2024要求）；

（2）应变片监测：对关键构件粘贴应变片，测试实际应力（如吊车梁在满载工况下应力≤0.8fy），判断是否存在超载风险。

2.损伤识别

（1）磁粉探伤（MT）：检测钢材表面裂纹（如吊车梁上翼缘与腹板连接焊缝），线性缺陷显示长度≥0.5mm需标记；

（2）红外热成像：检测混凝土包裹钢柱的脱空缺陷（如外包混凝土与钢柱间隙＞5mm），温度差异≥2℃即判定为脱空；

（3）三维激光扫描：对既有结构进行点云建模，精度达±2mm，可快速计算构件变形量（如钢梁侧弯、柱垂直度偏差）。

（四）数字化鉴定技术应用

1.BIM+检测融合：将检测数据导入BIM模型，可视化呈现缺陷位置（如“2轴C梁3处焊缝缺陷”在模型中高亮显示），辅助加固方案设计；

2.结构健康监测（SHM）：对超高层、大跨钢结构安装应力传感器，实时监测振动频率、应变变化（采样频率≥100Hz），预警异常荷载或结构损伤。

结语：

钢结构质量鉴定是工程安全的“守护者”，鉴定机构需严格执行2025版新标准，以科学的流程、先进的技术、严谨的态度，为钢结构工程质量筑牢防线，确保每一栋建筑都经得起安全与时间的检验。

检测咨询电话：021-55219662、19921180576、18917478547
