建筑结构质量检测鉴定

案件地址       上海某建设工程公司承建的大楼

 关键词          商业用房鉴定

东光报告1.png 东光报告2.png

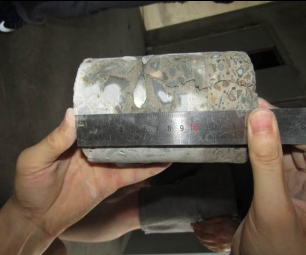

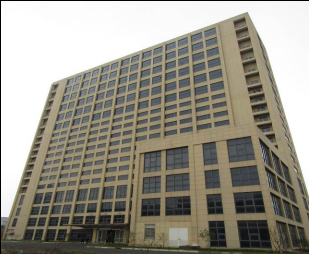

               图一 鉴定房屋外观(南侧)                                              图二 楼板厚度钻芯检测

东光现场3.png 东光现场4.png

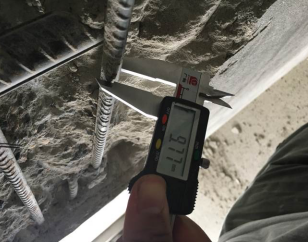

           图三 检测剪力墙分布钢筋筋直径               图四 局部打开钢筋表面混凝土,验证钢筋布置情况



鉴定分析:

1 所检房屋3个检测批混凝土强度检测结果均不符合设计及规范要求。

2 所检房屋第18层现浇楼板厚度检测结果符合设计及规范要求,其它现浇楼板厚度检测结果均不符合设计及规范要求。

3 所检房屋楼层标高检测结果均不符合设计及规范要求。

4 所检房屋第3层、第7层、第8层、第9层、第13层、第15层、第17层、第18层轴线位置检测结果符合设计及规范要求,其它楼层轴线位置检测结果均不符合设计及规范要求。

5 所检房屋第1层剪力墙、第2层框架柱、第4层框架柱、剪力墙、第9层框架柱、第11层框架柱、第14层剪力墙、第17层框架柱截面尺寸检测结果符合设计及规范要求,其它抽检楼层及构件截面尺寸检测结果不符合设计及规范要求。

6 抽检构件钢筋数量均符合设计及规范要求;抽检房屋的第10层、第11层、第18层框架柱主筋直径不符合设计及规范要求,其它抽检楼层框架柱钢筋直径符合设计及规范要求;所抽检框架梁主筋直径符合设计及规范要求;抽检房屋第2层、第5层、第7层、第10层、第14层、第15层、第18层剪力墙受力主筋直径符合设计及规范要求,其它楼层剪力墙钢筋直径不符合设计及规范要求。

7 所检房屋框架柱、剪力墙钢筋保护层厚度检测结果符合设计及规范要求,楼板、框架梁钢筋保护层厚度检测结果不符合设计及规范要求。

8 所检房屋框架梁钢筋间距检测结果符合设计及规范要求,顶板、剪力墙钢筋间距检测结果不符合设计及规范要求。

9 所检房屋整体倾斜未超过规范允许值,符合设计及规范要求。


检测标准:

《混凝土结构设计规范》(GB 50010-2010);

 《建筑抗震设计规范》(GB 50011-2010);

《建筑结构荷载规范》(GB50009-2012);

《人民防空地下室设计规范》(GB 50038-2005);

《高层建筑混凝土结构技术规程》(JGJ3-2010);

《混凝土结构加固设计规范》(GB 50367-2013);

《混凝土结构工程施工质量验收规范》(GB 50204-2015);

  其它相关规范、标准。
